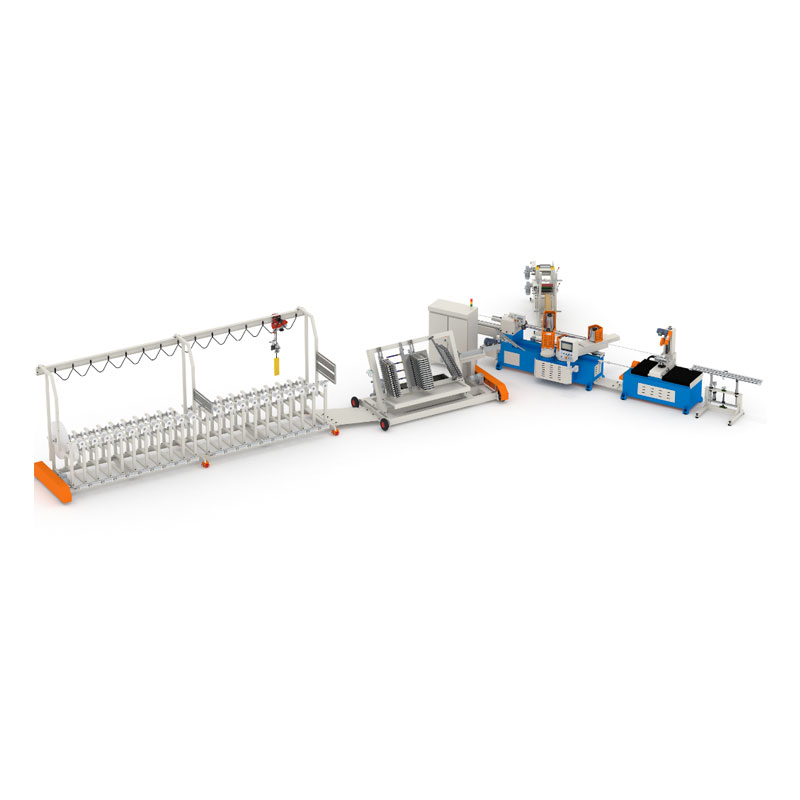

Оны химиялық талшықты қағаз түтіктерін, әр түрлі композитті құрылымды және кішкене өнеркәсіптік қағаз түтіктерін өндіру үшін пайдалануға болады. Бұл құрылғыда спиральды қағаз түтікшелерін қалыптастыру мүмкіндігі бар және желім, орау және кесу функцияларын бірге біріктіреді, жұмысты тиімді және ыңғайлы етеді.

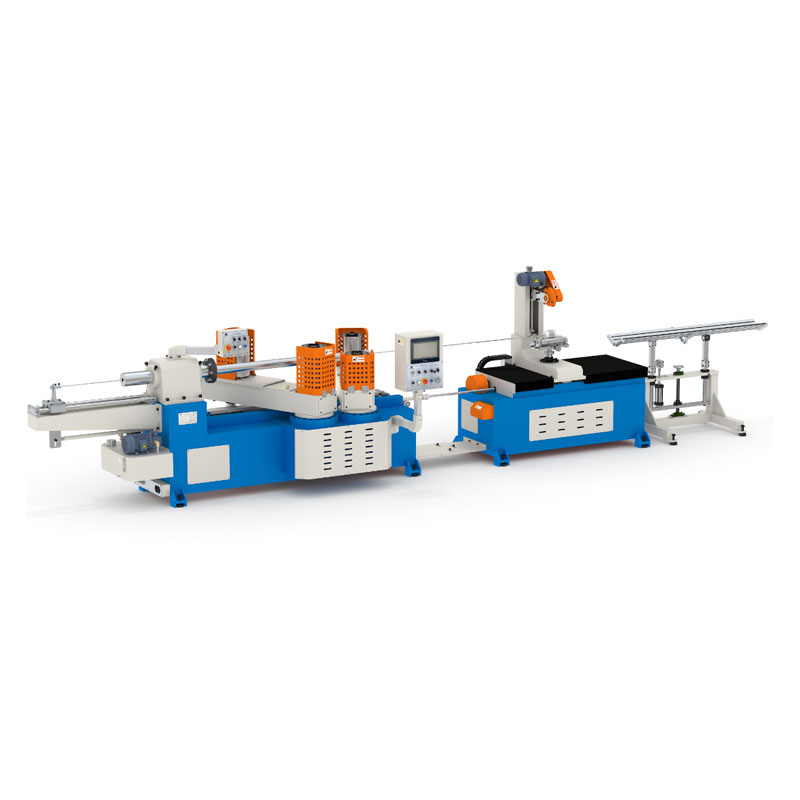

«E» сериясы Қағаздың ауыр науқас сериясы, қарапайым, жинақы, тұрақты.
Қағаз түтігі үшін стандартты 3 »(ID76.2MM), макс қабырға қалыңдығы 10 мм, ең үлкен түтік идентификаторы 200 мм дейін болуы мүмкін.
| Параметр | Басқару жүйесі | ||
| Қабаттар саны | 3-16 қабат | PLC контроллері | Дельта |
| Максиметр | 200 мм | MAR MANSING интерфейсі | Color Touch Screen WeinView 6070T |
| Мин-диаметрі | 20 мм | Бағдарлама басылымы | JS-ptm4.2 |
| Максималды қалыңдық | 10мм | Жұбатушы | Yaskawa 7.5kw |
| Мин-қалыңдығы | 0,5 мм | Жетекші (Контактор ..) | Ұқыпты |
| Мандрельді бекіту жолы | Фланец және қатайту | Сигнал компоненті | Yaskawa |
| Мұрынды кері айналдыру | Екі мұрын бір белбеу | Пневматикалық компонент | Airact |
| Кесу тәсілі | Пневматикалық жалғыз дөңгелек кескіш | Қозғалтқышты реттеу бұрышы | Цзищен |
| Желілік жол | Екі жақтары | Синхронизмді басқару | X осьтік серво бұрандасы / Z осі Қадам бұрандасы |
| Бекіту ұзақтығы | Кодтаушы | Синхронизм тректі кесу жүйесі | Серво синхронды тректі кесу |
| Телефоншы | 1-2сон | Қашықтағы контроллер | Ерікті |
| Өндіріс жылдамдығы | 3-20 м / мин | Түтік ұстағыш | Бар |
| Жылдамдық бақылау | Жұбатушы | Белдікті басқару бұрышы | Электр |
| Кіріс қуаты | Әдет-ғұрып | Белді реттеу | Гидравликалық |
| Мөлшері (мм) | Негізгі фрэннің бұрышы | Бар | |
| НегізгіFrame: l * w * h | 5900 мм * 1700 мм * 2000 мм | Қағаздың жетіспеген кезде авто тоқтату | Бар |
| Аудан: L * W | 16000 мм * 9000 мм | Автоматты түрде желім беру | Бұрандалы сорғы 3.0 кВт |
| Дөңгелек хаб диаметрі | 215 мм | Автоматты түрде майлау | Бар |
| Доңғалақты хаб биіктігі | 400 мм | Шиеленісті реттеу | Механикалық |
| Min жүгіру | 750 мм | Қағаз катушкасының түрі | Ажыратылу |
| Макс | 950 мм | Белдік | Кенеп |
| Жалпы салмағы | 5045 кг | Беріліс жүйесі | |
| Қоса берілген компонент | Негізгі моторлы қуат | 7.5KW | |
| OTTOM / Бетке арналған қағаз құрылғысы | Бар | Мұрынның айналу жылдамдығы | 47r / min |
| Орнату құралы | Бар | Мұрынның шығыс моменті | 1360N.M |
| Мандрель | 1 дана | Өткізу тәсілі | Беріліс және тізбек |
| Белдік | 2 дана | Беріліс тізбегінің моделі | 12А * 2 |
| Мұрынның драйвы | 4 доңғалақ | ||
| Моторды кесу | Қуаттылық / Wanxin беріліс қозғалтқышы | ||
| Подшипник | HRB | ||
1. Барлық машина жақтауы қалың болаттан жасалған және екінші рет өңдеу арқылы жасалған, бұл жабдықтың тұрақтылығы мен беріктігін едәуір жақсартады.
2. Негізгі беріліс жүйесі төмендетілген шудың, жылудың төмендеуі, жоғары жылдамдықтағы және жоғары момент сипаттамалары бар редукторларды азайту құрылымын қабылдайды.
3. икемді және тиімді ауыспалы жылдамдыққа қол жеткізу үшін негізгі қозғалтқышты басқару үшін жоғары момшативті векторлық инвертормен жабдықталған.
4. Тұрақты жұмысын қамтамасыз ету үшін белдік кернеуін автоматты түрде реттеу үшін гидравликалық механизммен және бұршақ сенсорымен жабдықталған.
5
6
7. Қосарланған тәуелсіз PLC архитектурасы арқылы кесу тиімділігі мен ұзындығын бақылаудың дәлдігін оңтайландыру үшін сигналды басқару және функцияны есептеу бөлінеді.
8. Жаңадан жаңартылған үлкен экрандық түс сенсорлық экран интерфейсі жұмысты ыңғайлы етеді және интерфейс көрінеді.
9. Қағазды беру құрылғысымен жабдықталған, ол қағаздың бұзылуын болдырмас үшін автоматты түрде сақтайды және тоқтайды.
10. Электрлендірілген басқарылатын біріктірілген құрылым Қағаз орамын ұстағышты, желім жабын сөресін және қағаз беру механизмін тиімді біріктіреді.
11. Барлық машинаның электр сымдарының модульдік дизайны жүйені ауыстырудың ыңғайлылығы мен ыңғайлылығын жақсартады.
12. Ол желілік функциялардың кеңеюін, өндірістік желілерді немесе басқа жабдықтарды қосып, қашықтан бақылау және техникалық қызмет көрсету мүмкіндіктері бар және Modbus TCP стандартты өндірістік байланыс протоколын қолдайды.

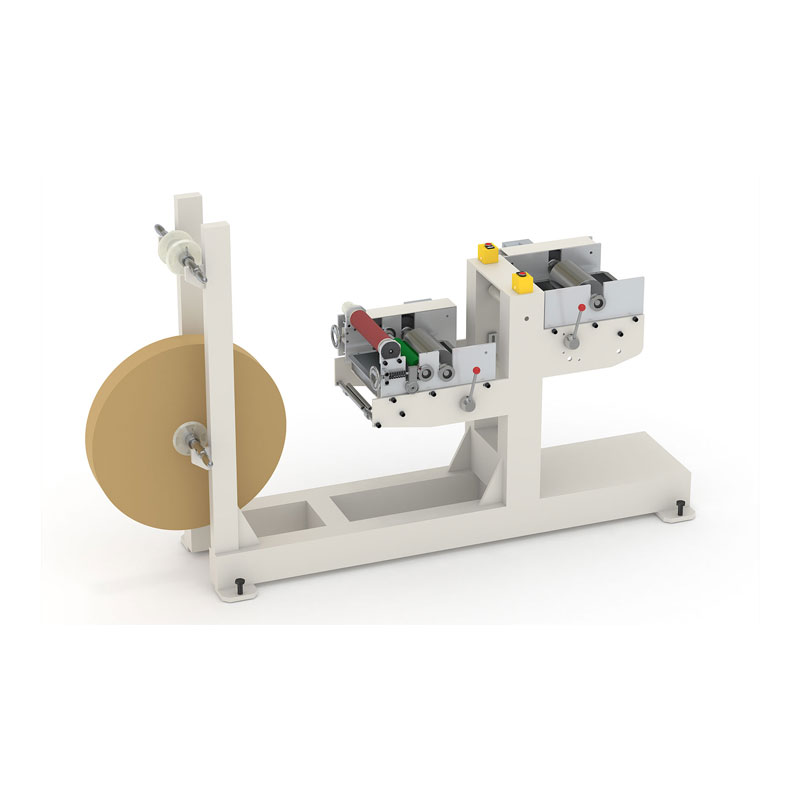

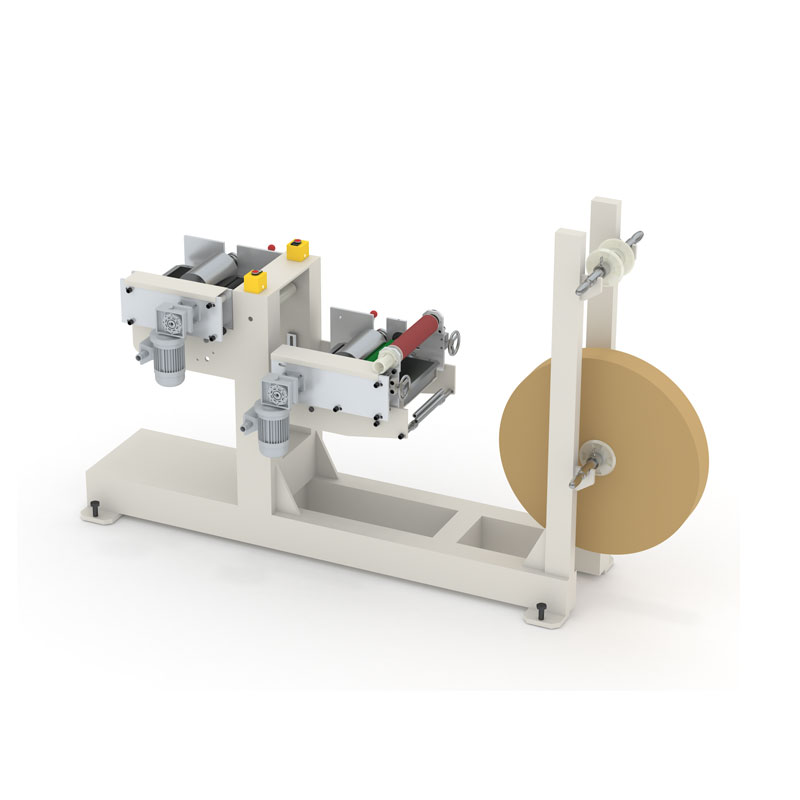

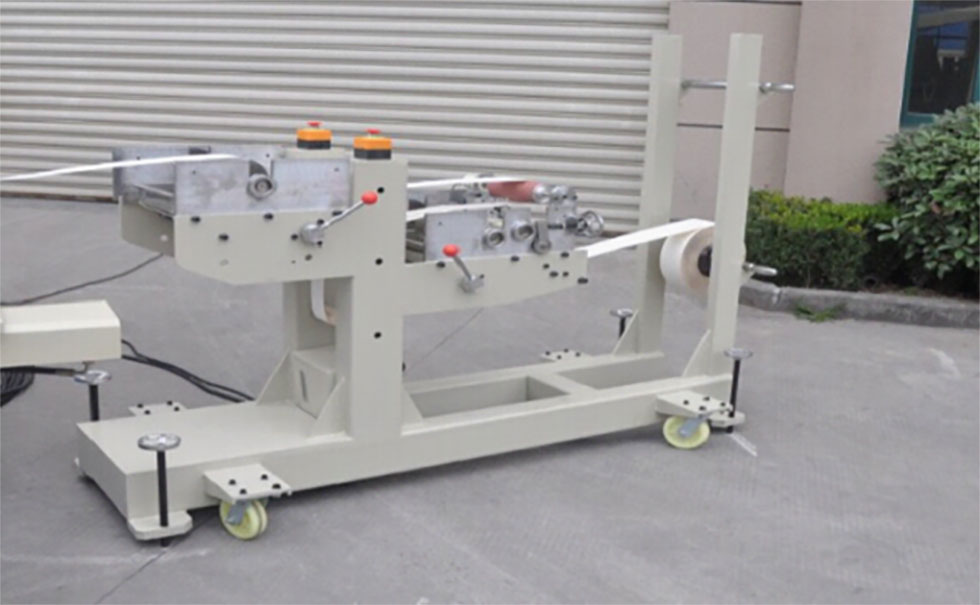

Көп функциялы төменгі қағазды беру жүйесі
Бірнеше негізгі компоненттерді, соның ішінде қағаз науасының автоматты түрде берілетін құрылғыны, ролик түріндегі бір жақты желімдеу модулі, майлау жүйесі майлау, жылжыту, жылжыту, желім және жылдам анықтау модулі, желім және бақылау модулі.

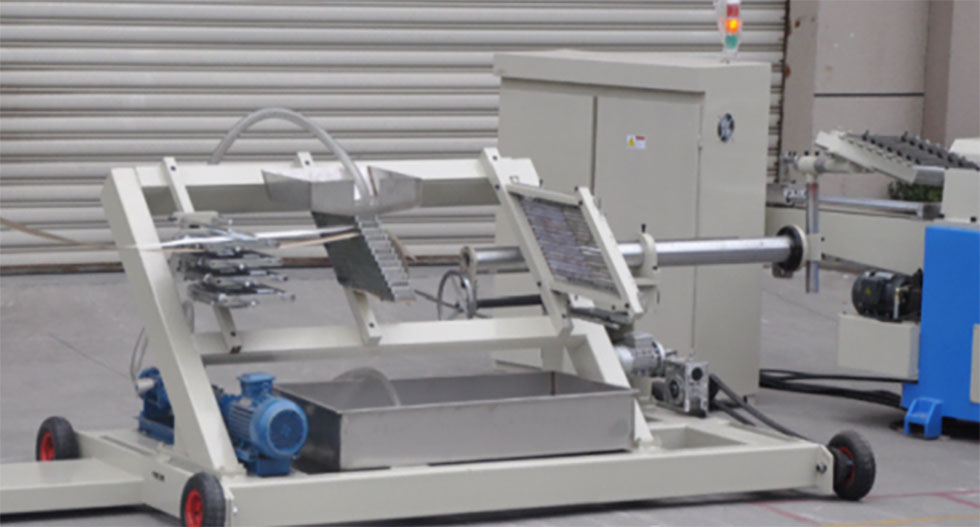

Стандартты конфигурация 16 қабатты сарқырама желім сөресі: (басқа желімдеуіштер міндетті емес)
Ерекшеліктері: жалпы желім сөресі төмен және оңай жұмыс істейді және оңай жұмыс істеуге болады, бұрандалы желім және желім желіміне арналған полиуретанды шланг үшін 3 кВ бұрандалы желісі.

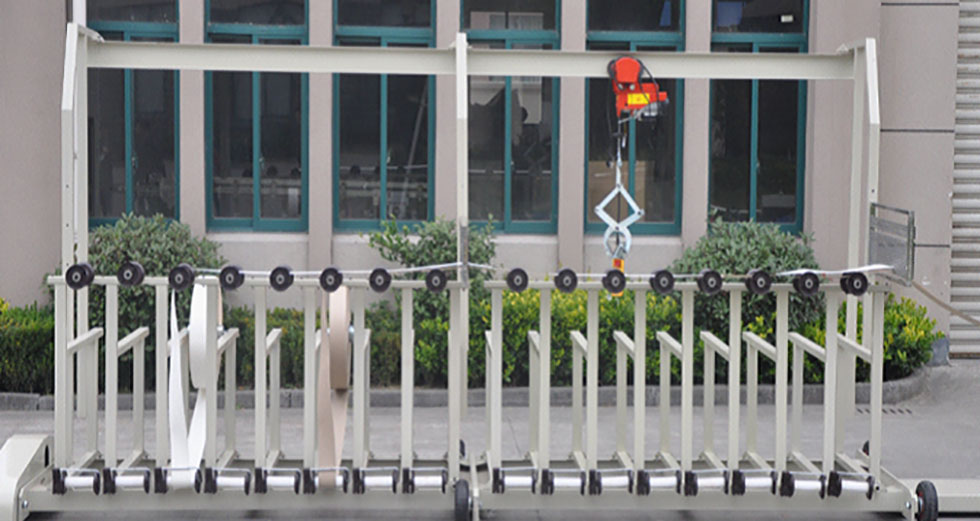

Стандартты конфигурация 16 қабатты 90 градус интегралды қағаз науасы:
Мүмкіндіктері: Қағаз науасы электр кранымен жүктеледі, ал қағаз науасын пайдалану оңай.
Қағаз науасының бұрғыш құрылғысымен.
Қағаздың максималды науасының диаметрі - 1500 мм (1500 мм-ден жоғары теңшелетін).
