Қағаз түтігі құралы құрылғы әр түрлі мақсаттағы қағаз түтіктерін, соның ішінде композициялық қаптамаларды, оның ішінде композиттік қаптама консервіне, кішкене қаптама орамдар мен кеңсе керек-жарақтарына арналған қағаз түтіктерін өңдеуге жарамды. Ол спиральды қағаз түтіктерін тиімді өндіру үшін бір машинада желім, жылжыту және кесуді біріктіреді.

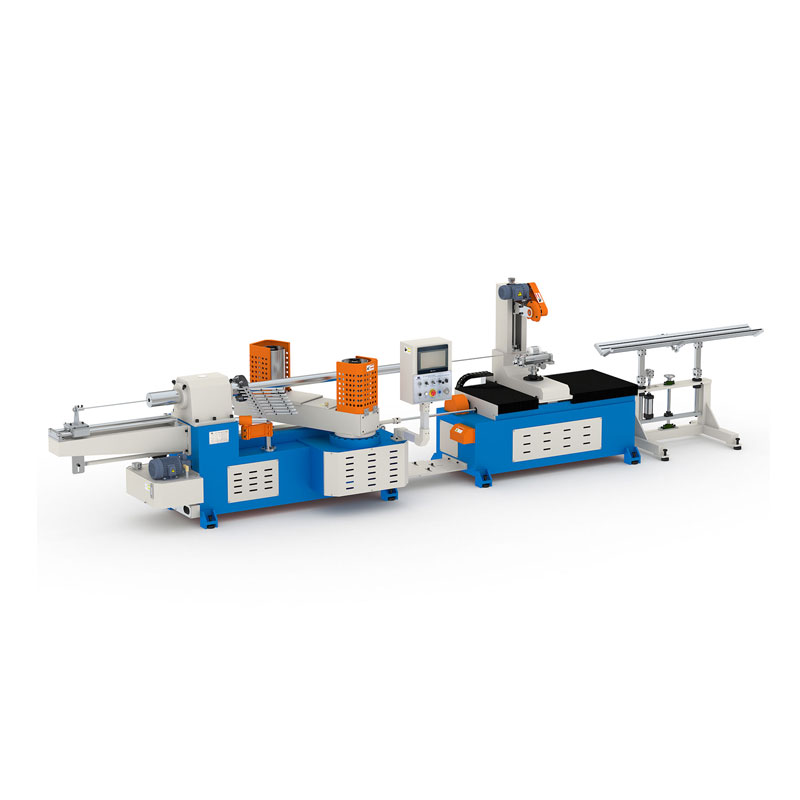

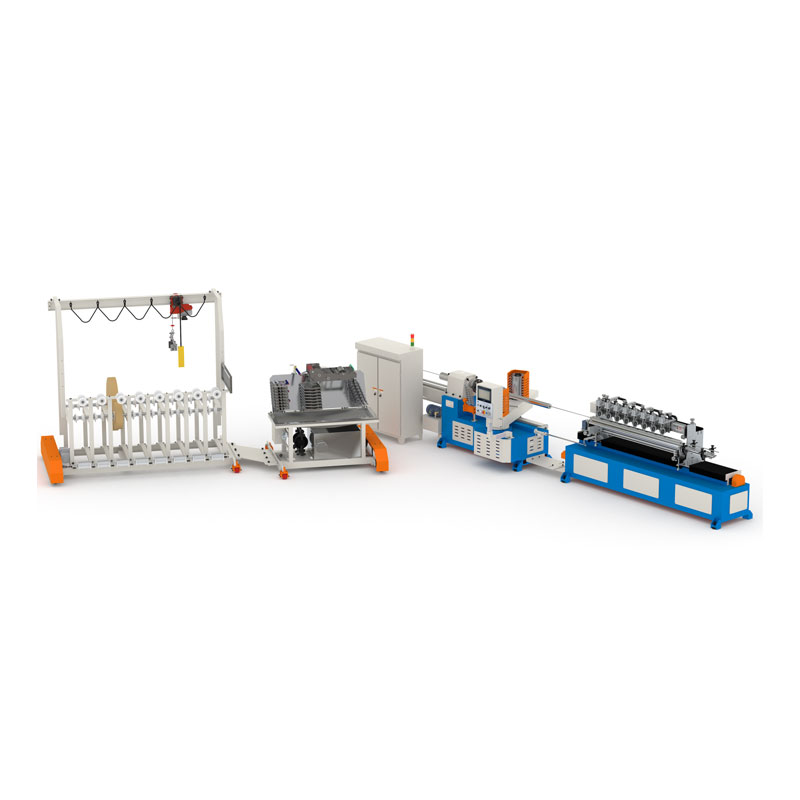

PTE2-120 қағаз түтіктерін жасау машинасы, жалпы дизайн ықшам құрылымды, тұрақты жұмысын, қарапайымдылығына және тиімділігіне, қарапайым және тиімді жұмыс істеуге және оларды басқаруға көмектеседі.
3 дюймдік қағаз түтіктерінің стандартты өндірісі (ішкі диаметрі 76,2 мм), қалыңдығы 10 мм-ден аз, ең көп өндірістік қағаз түтікті ішкі диаметрі - 200 мм.

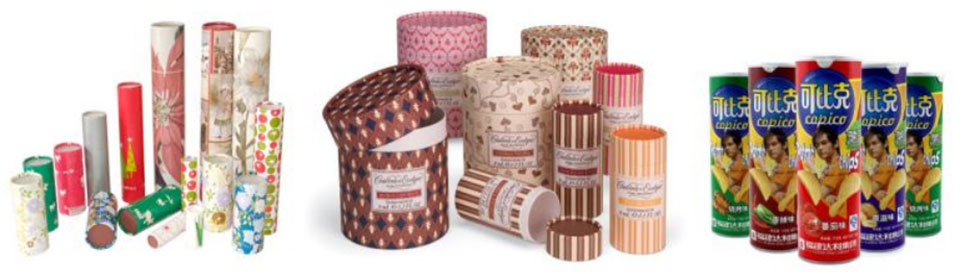

Өнімді пайдалану анықтамасы: Химиялық талшықтарға арналған қағаз түтіктері, әр түрлі орауыш композициялық банка, түрлі шағын өндірістік қағаздың түтіктері.
Спиральды қағаз түтіктерінің өндірісі қысылудан, орауға, қажет болған жағдайда кесуден аяқталады.
| Параметр | Басқару жүйесі | ||
| Қабаттар саны | 3-16 қабат | PLC контроллері | Дельта |
| Максиметр | 200 мм | MAR MANSING интерфейсі | Color Touch Screen WeinView 6070T |
| Мин-диаметрі | 20 мм | Бағдарлама басылымы | JS-ptm4.2 |
| Максималды қалыңдық | 8мм | Жұбатушы | Yaskawa 7.5kw |
| Мин-қалыңдығы | 0,5 мм | Жетекші (Контактор ..) | Ұқыпты |
| Мандрельді бекіту жолы | Фланец және қатайту | Сигнал компоненті | Omon |
| Мұрынды кері айналдыру | Екі мұрын бір белбеу | Пневматикалық компонент | Airact |
| Кесу тәсілі | Пневматикалық жалғыз дөңгелек кескіш | Қозғалтқышты реттеу бұрышы | Цзищен |
| Желілік жол | Екі жақтары | Синхронизмді басқару | X осьтік серво бұрандасы / Z осі Қадам бұрандасы |
| Бекіту ұзақтығы | Кодтаушы | Синхронизм тректі кесу жүйесі | Серво синхронды тректі кесу |
| Телефоншы | 1-2сон | Қашықтағы контроллер | Ерікті |
| Өндіріс жылдамдығы | 3-20 м / мин | Түтік ұстағыш | Бар |
| Жылдамдық бақылау | Жұбатушы | Белдікті басқару бұрышы | Электр |
| Кіріс қуаты | Әдет-ғұрып | Белді реттеу | Гидравликалық |
| Мөлшері (мм) | Негізгі фрэннің бұрышы | Бар | |
| НегізгіFrame: l * w * h | 5500mm * 1700 мм * 2000 мм | Қағаздың жетіспеген кезде авто тоқтату | Бар |
| Аудан: L * W | 16000 мм * 7500 мм | Автоматты түрде желім беру | 1,5 кВт бұрап сорғысы |
| Дөңгелек хаб диаметрі | 215 мм | Автоматты түрде майлау | Бар |
| Доңғалақты хаб биіктігі | 400 мм | Шиеленісті реттеу | Механикалық |
| Min жүгіру | 750 мм | Қағаз катушкасының түрі | Ажыратылу |
| Макс | 950 мм | Белдік | Кенеп |
| Жалпы салмағы | 3900 кг | Беріліс жүйесі | |
| Қоса берілген компонент | Негізгі моторлы қуат | 7.5KW | |
| OTTOM / Бетке арналған қағаз құрылғысы | Бар | Мұрынның айналу жылдамдығы | 47r / min |
| Орнату құралы | Бар | Мұрынның шығыс моменті | 1360N.M |
| Мандрель | 1 дана | Өткізу тәсілі | Беріліс және тізбек |
| Белдік | 1 дана | Беріліс тізбегінің моделі | 12А * 2 |
| Мұрынның драйвы | 2 доңғалақ | ||
| Моторды кесу | Қуаттылық / Wanxin беріліс қозғалтқышы | ||
| Подшипник | HRB | ||
1. Кадр құрылымы күшті болат, CNC кесу және дәнекерлеуден жасалған, қатты қаттылықты, кішігірім деформацияны және барлық машинаның тегіс жұмысын қамтамасыз етеді.
2. Негізгі жетекші редуктордың берік бетіне арналған беріліс қорабын азайтады, ол үнсіз жұмыстың артықшылығы, баяу және қатты диск
3 Нақты жылдамдыққа қол жеткізу
4. Гидравликалық белдікті кернеу құралы, белдік кернеу сенсоры, белдіктің күйін автоматты түрде түзететін және жұмыс істеп тұрған теңгерімді жақсартуға болатын белдік сенсоры бар.
5. CNC синхронды қыру жүйесімен жабдықталған, жылжыту кестесі дәл дақыл бұрандасымен және жоғары өнімділігі жоғары сервогымен басқарылады.
6
7. Dual Plc басқару жүйесін қабылдау, IO шығысын бақылау және функция жұмысы кесу жүйесінің жылдамдығы мен ұзындығын оңтайландыру үшін бөлек бақыланады
8. Жаңа жұмыс тақтасымен жабдықталған, үлкен өлшемді түсті сенсорлық экран Адам-машина интерфейсі жұмыс істейді. 9. Көп функциялы түбіндегі қағазбен жабдықталған, қағазды автоматты түрде тоқтату функциясы
10. Қағаздың біріктірілген жүйесін тасымалдау жүйесі, барлық түзетулер электр жетектері біркелкі бақыланады.

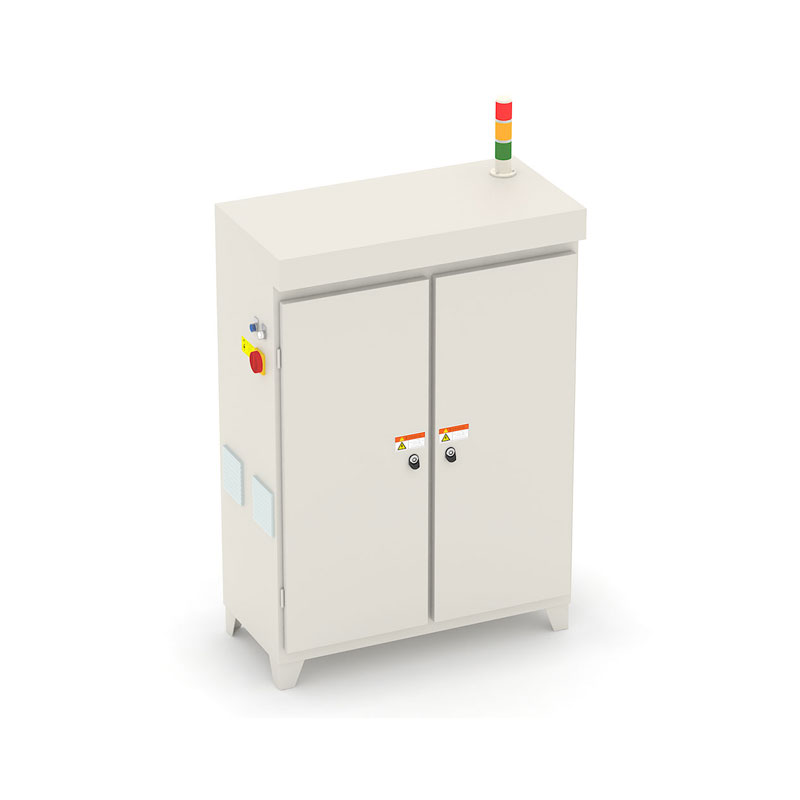

11. Модульдік электрлік дизайн, ақылға қонымды құрылым, тиімдірек және ыңғайлы техникалық қызмет көрсету.
12. Өндірістік желіні кеңейту қолдауы, Modbus TCP-мен үйлесімді жабдықты байланыстыру және қашықтан техникалық қызмет көрсетуді жүзеге асыра алады.
