Көп кескіш қағаз түтікшесі Құрылғы құрама қағаздар, ұсақ катушкалар немесе кеңсе қағаз түтіктері өндірісінде кеңінен қолданылады. Олар үздіксіз, тиімді және тұрақты процестермен желім, спиральды жылжыту және кесу процестеріне қол жеткізе алады.

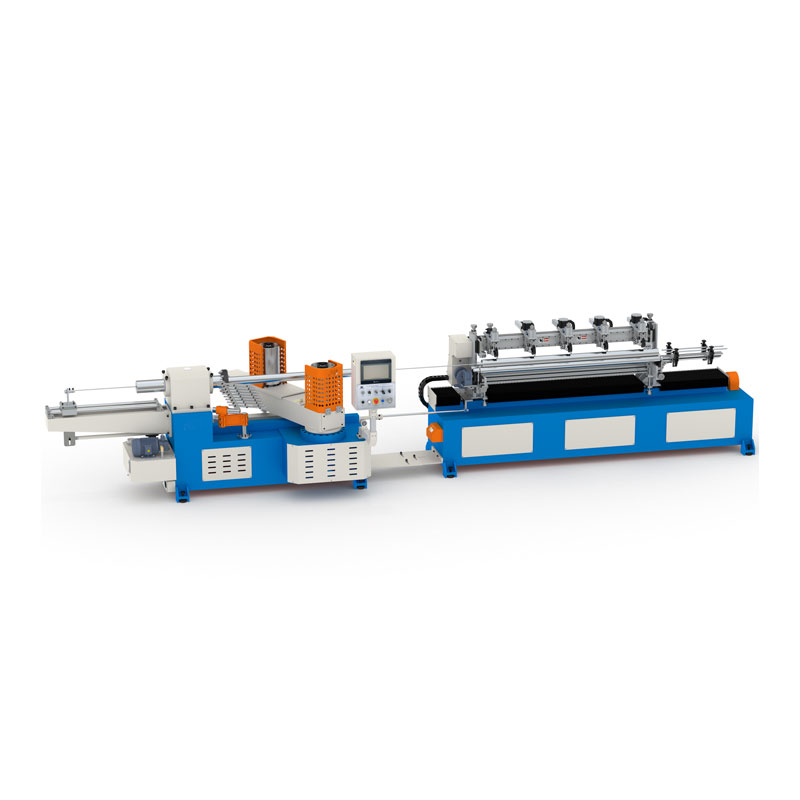

«E» сериялы муль-пышақ құрылғысы пайдаланушыларға қарапайым және талғампаз дизайн стиліндегі, ықшам және ақылға қонымды құрылымдық орналасуы және жақсы жабдықтың тұрақтылығымен жоғары өнімді қағаз түтікшелерін өндіруге мүмкіндік береді.
Әдетте қағаз түтікшесін 3 «(ID76.2MM), максималды қабырға қалыңдығы 3 мм, ең үлкен түтік идентификаторы 120 мм-ге дейін болуы мүмкін.
Негізінен аз мөлшерде және қысқа түтік алу үшін қолданылады, бір уақытта көптеген бөлімдерге кесілуі мүмкін
| Параметр | Басқару жүйесі | |||
| Қабаттар саны | 3-8 қабат | PLC контроллері | Дельта | |
| Максиметр | 120 мм | MAR MANSING интерфейсі | WeinView 6070T түрлі-түсті сенсорлық экран | |
| Мин-диаметрі | 20 мм | Бағдарлама басылымы | JS-ptm4.2 | |
| Максималды қалыңдық | 3мм | Жұбатушы | Yaskawa 7.5kw | |
| Мин-қалыңдығы | 0,8 мм | Жетекші (Контактор ..) | Ұқыпты | |
| Мандрельді бекіту жолы | Фланец және қатайту | Сигнал компоненті | Yaskawa | |
| Мұрынды кері айналдыру | Екі мұрын бір белбеу | Пневматикалық компонент | Airact | |
| Кесу тәсілі | Пневматикалық кескіш, 8 пышақ | Қозғалтқышты реттеу бұрышы | Цзищен | |
| Желілік жол | Бір жағы / қос жағы | Синхронизмді басқару | Осьтік серво бұрандасы | |
| Бекіту ұзақтығы | Кодтаушы | Синхронизм тректі кесу жүйесі | Synchronous Servo бақылау жүйесі | |
| Телефоншы | 1-2сон | |||
| Өндіріс жылдамдығы | 3-20 м / мин | Киім жинағы | ||
| Жылдамдық бақылау | Жұбатушы | Қашықтан басқару құралы | Ерікті | |
| Кіріс қуаты | Әдет-ғұрып | Автоматты құлаған түтік ұстағыш | Бар | |
| Мөлшері (мм) | Белбеу бұрышы | Электр | ||
| НегізгіFrame: l * w * h | 6300 мм * 1700 мм * 2000 мм | Белді реттеу | Гидравликалық | |
| Аудан: L * W | 16000 мм * 7000 мм | Негізгі мотордың бұрышы | Бар | |
| Дөңгелек хаб диаметрі | 215 мм | Қағаз аяқталған кезде тоқтаңыз | Төменгі Ply автоматты түрде тоқтайды | |
| Доңғалақты хаб биіктігі | 400 мм | Автоматты желім | 1,5 кВт бұрап сорғысы | |
| Min жүгіру | 750 мм | Автоматты майлау | Авто | |
| Макс | 950 мм | Шиеленісті реттеу | Таңдай алады | |
| Жалпы салмағы | 4200 кг | Қағаз стендінің түрі | Ажыратылу | |
| Жетек жүйесі | Белдік | Жолақ | ||
| Негізгі Power | 7.5 | Алюминий фольга жылумен өңдейтін құрылғы | Таңдай алады | |
| Максималды доңғалақты хабтың жылдамдығы | 47r / min | Түс кодын бекіту құрылғысы | Таңдай алады | |
| Доңғалақты хаб шығару моменті | 1360N.M | Қоса берілген компонент | ||
| Тізбек түрі | 12А * 2 | Ауа компрессоры | Таңдай алады | |
| Доңғалақты хаб түрі | 2 доңғалақ | Пайдалы құрал | 1 жиынтық | |
| Подшипник | HRB | Белдік | 1 жиынтық | |
| Мандрель | 1 қой | |||

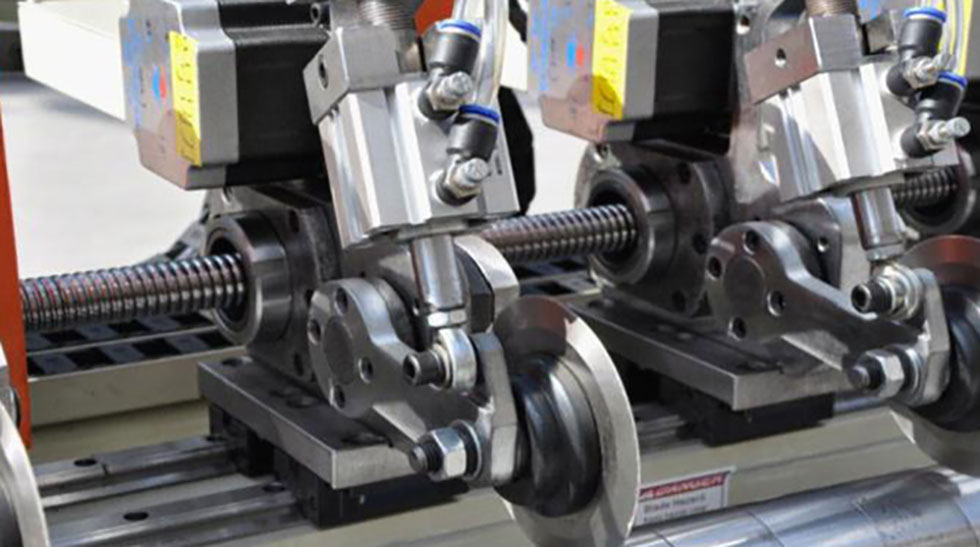

1. Көп пышақ кесу жүйесі қағаз түтікшесін белгіленген ұзындыққа қарай келесі екінші кесу, үнемдеу және тиімділікті арттыру қажет емес
2
3. Негізгі диск редукторды төмен шу, баяу жылу, жоғары жылдамдығы және жоғары момент
4. Негізгі мотор сезімтал жылдамдықпен реттеуге және жүктемеге бейімделуге қол жеткізу үшін интеллектуалды вектор жиілігін конверсиялауды басқарады.
5
6
7. Пульстің ұзындығымен жабдықталған, алдын-ала кері байланыс өтемімен бекітілген.
8. Дуальды PLC басқару жүйесін қабылдау, IO шығысын басқару және функция жұмысы кесу жылдамдығын жақсарту және кесудің жоғарылауы үшін дербес бақыланады.
9. Жаңа басқару тақтасын және үлкен өлшемді түсті хост түріндегі сенсорлық интерфейсті қабылдау.
10. Қағаздың аялдамасы құрылымы бар көп функционалды төменгі қағаз.
11. Біріктірілген қағаз орамының ұстағыш, желім ұстағыш және қағаз беру компоненттері барлығы электрмен басқарылады.
12. Модульдік дизайн тізбекті қосуды жеңілдетеді, күнделікті техникалық қызмет көрсетуді және ауыстыруды тиімді етеді.
13. Қалыптастырылған көмекші қондырғымен жабдықталған.
14. Қосымша желі модулі Modbus TCP протоколын қолдайтын қашықтан бақылау және техникалық қызмет көрсету үшін бірнеше құрылғылар мен құрастыру желілеріне қосыла алады.
15. Әр түрлі технологиялық талаптарға сәйкес келетін жылу тығыздау қондырғысының конфигурациясы мен түс белгілерінің сенсорын қолдайды.
Кішігірім құрылғы, қосымша автоматты таңбалау конфигурациясы

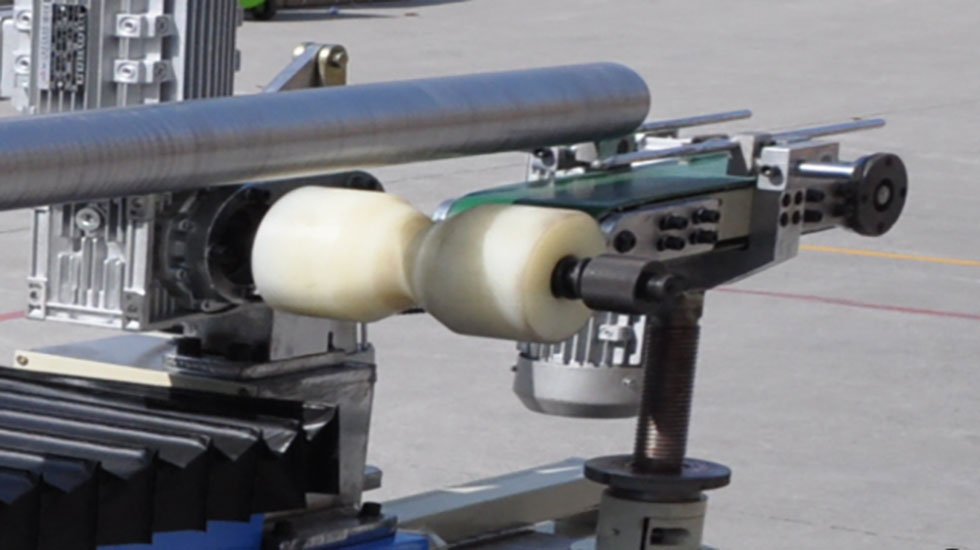

Қағаз түтігі жеткізетін құрылғы, кесілген қағаз түтікшесін келесі процеске тасымалдайды

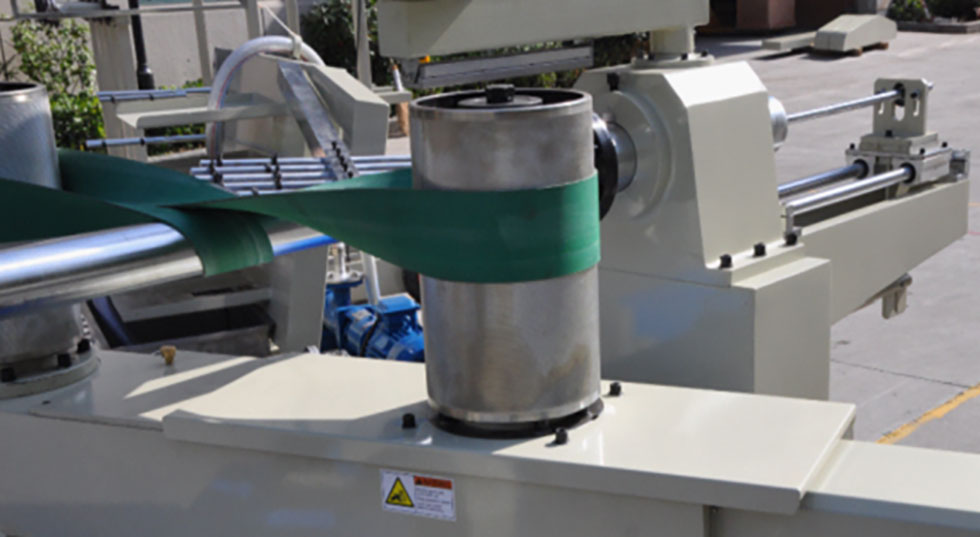

Гидравликалық белбеу хаб, өзін-өзі реттейтін белдік кернеуі
